اسپیسر ماشین کاری شده CNC
ما سفارشی تولید می کنیماسپیسرهای CNC ماشینکاری شدهاز نقشه های مشتری و فایل های CAD، از جملهاسپیسرهای استوانهای، پایههای دقیق، اسپیسرهای لوله، اسپیسرهای مسطح و واشر، اسپیسرهای پلکانی، اسپیسرهای رزوهای و پایهها، اسپیسرهای بلبرینگ، اسپیسرهای موتور و کوپلینگ، شیمها و قطعات فاصله نصب. قابلیتهای تراشکاری، فرزکاری، سوراخکاری، فرزکاری و رزوه{1}}CNC ما باعث ایجاد فاصلهکنندههای دقیق و سازگار با ابعاد برای ماشینآلات، موتورها، پمپها، هیدرولیک، الکترونیک، خودرو، هوافضا و مجموعههای صنعتی عمومی میشود.
یک اسپیسر اجزا را در موقعیت، جدا و تراز می کند، بنابراینتمرکز OD/ID، موازی چهره، طول، مربع، ضخامت دیوار و شکستگی لبهتصمیم بگیرید که آیا مجموعه ها به درستی مناسب، تراز و پیش بارگذاری می شوند یا خیر. ما ماشین فاصله ازآلومینیوم (6061-T6، 6063-T5، 7075-T6، 5083)، فولاد ضد زنگ (303، 304، 304 لیتر، 316، 316 لیتر، 17-4 PH)، کربن و فولاد آلیاژی (1045، 4140، صفحه نوع 355، Q354) (C36000، C46400)، مس (C10100، C11000) و تیتانیوم (درجه 2، درجه 5)، از میله جامد، لوله و صفحه ماشینکاری شده - ریختهگری نشده است - بنابراین هر بعد برای نمونههای اولیه و تولید کم-به طرح بریده میشود. قطعات با ابعاد، تلورانس ها، مواد و الزامات تکمیلی مشخص، با گواهی مواد در صورت درخواست در دسترس هستند، تولید می شوند.
انواع اسپیسرهای ماشینکاری CNC که ما تولید می کنیم
ما طیف گسترده ای از انواع اسپیسر را ماشین می کنیم. در زیر متداول ترین آنها هستند. اگر نقاشی شما پیکربندی متفاوتی را نشان می دهد، آن را برای بررسی ارسال کنید.
اسپیسر استوانه ای
قطعات با فاصله گرد برای شفت ها و مجموعه های پیچ و مهره ای.
مواد: 6061-T6 · 4140 · 316L · C36000
مقاومت های دقیق
ستون های رزوه ای یا ساده برای الکترونیک و پانل ها.
مواد:303 · 316L · 6061-T6 · تیتانیوم درجه 5
اسپیسرهای لوله
فاصلهدهندههای ماشینکاری شده از لوله با سوراخهای متحدالمرکز.
مواد: 6061-T6 · 316L · C46400 · 1045
اسپیسرهای تخت و واشر
قطعات مسطح نازک و واشرهای سنگین-.
مواد:1045 · 6061-T6 · C36000 · 17-4 PH
اسپیسرهای پله ای
فاصلهدهندههای چند{0}قطری برای موقعیتیابی پیچیده.
مواد: 4140 · 7075-T6 · 316L · C36000
اسپیسرهای رشته ای
قطعات فاصله رزوه ای نر/ماده برای چفت و بست.
مواد:303 · C36000 · 6061-T6 · 17-4 PH
بلبرینگ اسپیسر
اسپیسرهای دقیق برای پیش بارگیری و فاصله گذاری.
مواد:4140 · 4340 · 6061-T6 · 17-4 PH
اسپیسرهای موتور و کوپلینگ
اسپیسر برای پایه های موتور، شکاف های کوپلینگ و تراز.
مواد: 6061-T6 · 1045 · 4140 · 304
شیمس و نصب قطعات فاصله
جدا کننده های نازک برای تسطیح، تراز و نصب.
مواد: C36000 · 1045 · 6061-T6 · 316L
فاصلهگذارهای غیر{0} مغناطیسی
فاصله برای ابزار و مجموعه های مغناطیسی.
مواد:C36000 · C46400 · 6061-T6 · تیتانیوم درجه 5
اسپیسرهای شافت دقیق
فاصلهدهندهها برای قرار دادن و حفظ شفت.
مواد:4140 · 4340 · 17-4 PH · 316L
اسپیسرهای ماشینی سفارشی
یک-خاموش و جداکننده ویژه از میله، لوله و صفحه.
مواد:7075-T6 · 4340 · 17-4 PH · تیتانیوم درجه 5
یک Spacer سفارشی دارید؟ نقاشی خود را ارسال کنید
فرآیندهای ماشینکاری CNC برای اسپیسرها
تراش CNC
بهترین برای:OD · ID · چهره ها
فرآیند اولیه برای اسپیسرهای استوانهای با متمرکز بودن محکم.
فرز CNC
بهترین برای:تخت · جا کلیدی · شکاف
ماشین های تخت، کلید، شکاف ها و سوراخ های متقاطع روی بدنه های اسپیسر.
تراش CNC با Live Tooling
بهترین برای:سوراخ های متقاطع · ویژگی های آسیاب شده
حفره ها، سوراخ ها و شکاف ها را در یک راه اندازی برای دقت کامل می کند.
حفاری و ریمینگ
بهترین برای:دقت سوراخ · سوراخ های رولپلاک
حفرههای تغییر شکل داده شده روی H7 برای کاربردهای فشاری و شفت{1}}.
فرز و ضربه زدن با نخ
بهترین برای:پایه ها · جداکننده های رزوه ای
نخهای کور و از میان برای ویژگیهای ایستادگی مرد/زن.
سوراخ کردن و شکستن لبه
بهترین برای:صورت · سوراخ · گوشه ها
لبه های یکنواخت می شکند و سوراخ می شود-برای مونتاژ تمیز.
مواد CNC Spacer
برای اسپیسرها، انتخاب مواد به این بستگی دارداستحکام، مقاومت در برابر خوردگی، وزن، انبساط حرارتی و هدایت. ما از مواد فلزی فهرست شده در زیر -، آلومینیوم، فولاد ضد زنگ، کربن و فولاد آلیاژی، برنج، مس و تیتانیوم، جداکننده ها را ماشین می کنیم.
| مواد | نمرات مشترک | برنامه های کاربردی Spacer معمولی | مزایای کلیدی |
|---|---|---|---|
| آلومینیوم | 6061-T6 · 6063-T5 · 7075-T6 · 5083 · 5052-H32 | استند آف، اسپیسر موتور و کوپلینگ، الکترونیک | استحکام بالا-به وزن، مقاومت در برابر خوردگی، قابل آنودیزاسیون. 6061-T6 استاندارد همه منظوره است |
| فولاد ضد زنگ | 303 · 304 · 304 لیتر · 316 · 316 لیتر · 17-4 PH | پایه های دقیق، فاصله های دریایی و ابزار | مقاومت در برابر خوردگی؛ 316L مناسب محیط های کلرید. 17-4 PH قدرت می افزاید |
| کربن و فولاد آلیاژی | 1045 · 4140 · 4340 · پلاک نوع Q355 | اسپیسرهای باردار، یاتاقان ها و اسپیسرهای شافت | سفتی و استحکام بالا برای کاربردهای بارگذاری شده و سخت شده |
| برنج | C36000-برنج رایگان · برنج دریایی C46400 | جداکنندههای غیر مغناطیسی-، پایههای ابزار | ماشینکاری عالی، مقاومت در برابر خوردگی، غیر مغناطیسی- |
| مس | C10100 (OFHC) · مس الکترولیتی C11000 | اسپیسرهای رسانا و انتقال حرارت- | هدایت الکتریکی و حرارتی بالا |
| تیتانیوم | درجه 2 (CP) · درجه 5 (Ti-6Al-4V) | اسپیسرهای هوافضا، دریایی و سبک وزن- با استحکام بالا | مقاومت در برابر خوردگی فوق العاده با بهترین استحکام-به وزن |
دقت و هندسه Spacer
اسپیسرها با ابعاد و روابط هندسی آنها تعریف می شوند. موارد زیر تعیین می کنند که آیا مجموعه ها به درستی جا می شوند، تراز می شوند و از قبل بارگذاری می شوند. ما آنها را ماشین می کنیم تا طراحی کنند، و در صورت درخواست محکم تر.
| ویژگی | قابلیت معمولی | چرا برای اسپیسرها مهم است |
|---|---|---|
| ابعاد OD / ID | 0.01-0.02 ± میلی متر (دقت تا 0.005 ± میلی متر) | اجزاء متناسب و موقعیت آنها با نقاشی |
| تمرکز OD/ID | 0.01-0.02 میلی متر TIR | شفت ها درست اجرا می شوند و اسپیسرها هم تراز می شوند |
| موازی سازی چهره | 0.01-0.03 میلی متر در سراسر صورت | توزیع بار یکنواخت و فاصله دقیق |
| طول / ارتفاع | 0.02-0.05 ± میلی متر (دقت تا 0.01 ± میلی متر) | شکاف و پیش بارگذاری بین اجزا را اصلاح کنید |
| مربع بودن | 0.02-0.05 میلی متر | چهره ها به صورت مربعی روی سوراخ می نشینند |
| ضخامت دیوار | ± 0.05-0.1 میلی متر روی اسپیسر لوله | استحکام و وزن یکنواخت |
| Edge Breaks & Chamfers | 0.1-0.5 میلی متر یا در هر نقشه | مونتاژ را بدون سوراخ یا آسیب تمیز کنید |
| کلیدها و شکاف ها | ± 0.03-0.05 میلی متر | ویژگیهای انتقال گشتاور و ضد چرخش- |
| زبری سطح | Ra 0.8-3.2 میکرومتر؛ Ra 0.4-0.8 میکرومتر در صورت درخواست | دقت، تحمل و ظاهر چهره |
ویژگی های حیاتی که ما کنترل می کنیم
OD & ID- متحدالمرکز شد، بنابراین شفتها و قطعات جفتشونده درست تراز شدند.
چهره ها و موازی سازی- وجه های انتهایی صاف و موازی ماشینکاری شده برای بارگذاری یکنواخت و فاصله گذاری دقیق.
کنترل طول- طول حیاتی و ابعاد پشته تا 0.01 ± میلیمتر در فاصلهدهندههای دقیق حفظ میشود.
لبه می شکند- پخ های ثابت و سوراخ های سوراخ شده برای مونتاژ و جابجایی تمیز.
موضوعات و ویژگی های Standoff- متریک، UNC/UNF و رشتههای ویژه با عمق و استحکام صحیح.
شناسایی- شماره قطعه یا علامت گذاری لیزری در صورت درخواست قابلیت ردیابی و مونتاژ.
درمان حرارتی و کاهش استرس برای اسپیسرهای CNC
فولاد بارگذاری شده و اسپیسرهای آلومینیومی با استحکام بالا همانطور که در نقشه مشخص شده است تحت عملیات حرارتی قرار می گیرند. تنش زدایی قبل از ماشینکاری نهایی، اسپیسرهای نازک و بزرگ را از نظر ابعادی پایدار نگه می دارد.
| عملیات حرارتی | نمرات قابل اجرا | قطعات اسپیسر معمولی | بهره مند شوند |
|---|---|---|---|
| خاموش کردن و تمپر کردن | 1045 · 4140 · 4340 | اسپیسرهای محور و یاتاقان بارگذاری شده | استحکام و مقاومت در برابر سایش بالاتر |
| راه حل + پیری | 17-4 PH · 7075-T6 | اسپیسرهای آلومینیومی و ضد زنگ-با استحکام بالا | استحکام با مقاومت در برابر خوردگی |
| کاهش دهنده استرس | تمام گریدهای فولادی · 6061-T6 | جداکنندههای دیوار بزرگ و نازک-قبل از پایان ماشینکاری | صافی و ثبات ابعادی را بهبود می بخشد |
| عادی سازی | میله و صفحه فولاد کربنی | جداسازهای آماده سازه و جوش- | ساختار یکنواخت و ماشین کاری |
فینیش های سطحی برای جداکننده های CNC
پرداخت سطح از جداکنندهها محافظت میکند و آنها را برای مونتاژ، ظاهر یا خوردگی-الزامات مقاومتی - آماده میکند، در حالی که سطوح دقیق ماشینکاری شده را در حد استاندارد نگه میدارد.
تبدیل شیمیایی
منفعل شدن
کت پودری
آبکاری روی
| پایان سطح | مواد قابل اجرا | قطعات اسپیسر معمولی | مزیت اصلی |
|---|---|---|---|

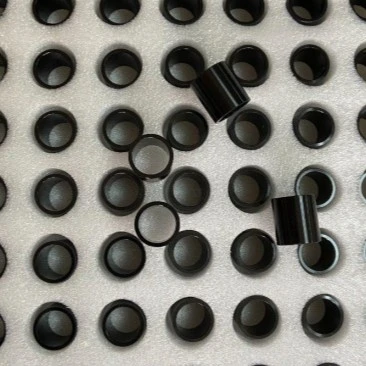

| آندایزینگ (نوع II / سخت III) | 6061-T6 · 6063-T5 · 7075-T6 · 5083 | استند آف، موتور و اسپیسرهای الکترونیکی | مقاومت در برابر خوردگی و سایش؛ گزینه های رنگ |
| تبدیل شیمیایی (کرومات) | گریدهای آلومینیومی | پایههای الکترونیکی آماده-را رنگ آمیزی کنید | حفاظت از خوردگی رسانا؛ پایه رنگ |
| آبکاری نیکل الکترولس | 4140 · 4340 · 1045 · آلومینیوم | اسپیسرهای صنعتی و باردار | حفاظت یکنواخت در برابر خوردگی در تمام سطوح |
| منفعل شدن | 303 · 304 · 316L · 17-4 PH | گیره های ضد زنگ دقیق | آهن آزاد را از بین می برد، مقاومت در برابر خوردگی را بهبود می بخشد |
| آبکاری روی | فولاد کربن | اسپیسرهای فولادی همه منظوره{{0} | حفاظت اقتصادی در برابر خوردگی |
| اکسید سیاه | 1045 · 4140 · 4340 | اسپیسرهای صنعتی و ماشین آلات | حفاظت اقتصادی در برابر خوردگی؛ تجمع کم |
| پوشش پودری / آماده سازی رنگ | فولاد · آلومینیوم | اسپیسر سازه و فضای باز | سطوح آماده رنگ{0}}در صورت درخواست |
کنترل کیفیت اسپیسر
ما OD/ID، متمرکز بودن، موازی بودن، طول، مربع و رزوهها را در طول تولید بررسی میکنیم تا اطمینان حاصل کنیم که اسپیسرها با نقشه مطابقت دارند و به درستی مونتاژ میشوند. برای پروژه های مستند، ما می توانیم گواهی های مواد و سوابق بازرسی را برای پشتیبانی از بازرسی ورودی شما ارائه کنیم.
بازرسی عمودی مربعات
بازرسی ارتفاع سنج CMM
بازرسی صفحه سطحی CMM
برو/نه-برو به بازرسی سنج رشته
بازرسی میکرومتر پین گیج
| آیتم بازرسی | تجهیزات / روش | قطعات اسپیسر معمولی |
|---|---|---|
| ابعاد OD / ID | میکرومتر · حفره سنج · CMM | اسپیسرهای استوانه ای و لوله ای |
| تمرکز و اجرا-خاتمه یافتن | CMM · V-بلوکها و نشانگر | اسپیسر شفت و بلبرینگ |
| موازی سازی چهره | CMM · صفحه و نشانگر سطح | اسپیسرهای دقیق و بارگذاری شده |
| طول / ابعاد پشته | قد سنج · میکرومتر · CMM | اسپیسرهای شکاف و پیش بارگذاری |
| مربع بودن | CMM · مربع و نشانگر | استندآف ها و اسپیسرهای نصب |
| کلیدها و شکاف ها | CMM · Plug & Go/No{0}Go Gauges | اسپیسرهای ضد-چرخش |
| بازرسی نخ | برو/نه-Go Thread Gauges | پایه های رزوه ای و اسپیسر |
| زبری سطح | تستر زبری | دقت و چهره های تحمل |
| تأیید مواد | طیف سنج + گواهی مواد | مواد خام ورودی (EN 10204 3.1 موجود) |
| بازرسی نهایی | CMM + گزارش بازرسی | پذیرش بعدی نهایی |
به کنترل کیفیت مستند نیاز دارید؟نقشه ها و الزامات بازرسی خود را برای ما ارسال کنید.
نمونه اولیه و{0}}ماشین کاری آستین کم حجم
پروژههای Spacer اغلب با نمونههای اولیه - طرحهای جدید، بررسی تناسب مجموعهها یا جایگزینهایی که باید قبل از تولید آزمایش شوند، شروع میشوند. ماشینکاری از میله، لوله و صفحه از زمانبندی ابزار و ریختهگری جلوگیری میکند، بنابراین نمونههای اولیه و حجم کم عملی هستند. ما حمایت می کنیمنمونه اولیه و ماشینکاری{0}}CNC با حجم کماز نمونههای تکی تا سفارشهای دستهای کوچک-تکرار شوند.
ماشینکاری نمونه اولیه
برای طرحهای جدید، تأیید اعتبار و بررسی تناسب.
مقدار معمولی:1-10 عدد
تولید کم-تولید
برای سیستم های آزمایشی و تولید اولیه.
مقدار معمولی:10–1، 000+ عدد
تکرار تولید
برای بشقاب های یدکی و سفارشات مکرر با طرح های ثابت.
مقدار معمولی:بر اساس الزامات پروژه
مناسب برای
اسپیسرهای استوانه ای و لوله ای
پایه های دقیق و جداکننده های رزوه ای
اسپیسرهای بلبرینگ، موتور و کوپلینگ
اسپیسرهای تخت و واشر
قطعات فاصله پلکانی و سفارشی
شیم ها و اسپیسرهای نصب
بسته بندی و زمان سرب برای اسپیسرهای ماشینکاری CNC
بسته بندی
حفاظت از سطح:کیسه های پلی اتیلن، فیلم محافظ روی صورت های آنودایز شده و صیقلی
حفاظت در برابر خوردگی:کاغذ VCI برای اسپیسرهای فولادی در حمل و نقل خارج از کشور
محافظ سوراخ:در صورت درخواست، درپوش یا شاخه بر روی سوراخ های دقیق
سفارشات ترکیبی:بر اساس شماره قطعه با برچسب ها و چک لیست های کمیت مرتب شده است
بسته بندی سفارشی:الزامات بسته بندی خاص مشتری-پشتیبانی می شود
زمان سرب معمولی
| نوع سفارش | زمان سرب معمولی |
|---|---|
| نمونه اولیه | 5-10 روز کاری |
| ترتیب حجم کم- | 10-20 روز کاری |
| سفارش تولید | 20 تا 35 روز کاری، بر اساس برنامه |
| تکرار سفارش | 10-25 روز کاری |
سوالات متداول
س: 1. چه اسپیسرهای CNC ماشینکاری شده را می توانید بسازید؟
پاسخ: ما اسپیسرهای استوانهای سفارشی، پایههای دقیق، فاصلهدهندههای لوله، جداکنندههای تخت و واشر، اسپیسرهای پلکانی، جداکنندههای رزوهای و پایهها، اسپیسرهای بلبرینگ، اسپیسرهای موتور و کوپلینگ، شیمها و قطعات فاصله نصب را از نقشههای مشتری تولید میکنیم.
س: 2. اسپیسرها را از چه موادی ماشین می کنید؟
پاسخ: ما اسپیسرهای آلومینیومی (6061-T6، 6063-T5، 7075-T6، 5083، 5052-H32)، فولاد ضد زنگ (303، 304، 304L، 316، 316L، 17-4 PH)، فولاد (14،4، 14، 14، 14، 14، PH)، فولاد (14، 4، 14 و alloy) را ماشین می کنیم. برنج (C36000، C46400)، مس (C10100، C11000) و تیتانیوم (درجه 2، درجه 5).
س: 3. آیا جداکننده ها را از مواد جامد ماشین می کنید؟
ج: بله. ما از نوار جامد، لوله و صفحه جداکننده ماشین میکنیم، بنابراین تمام OD، ID، چهرهها و ویژگیها به نقشه - برای نمونههای اولیه و حجم کم بدون ابزار ریختهگری عملی است.
س: 4. چه تلورانس هایی می توانید در ابعاد اسپیسر بدست آورید؟
پاسخ: ما معمولاً 0.01-0.02 ± میلیمتر را روی OD و ID (دقت تا 0.005 ± میلیمتر)، 0.01-0.03 میلیمتر موازی چهره و ± 0.02-0.05 میلیمتر در طول (دقت تا 0.01 ± میلیمتر) نگه میداریم.
س: 5. آیا می توانید جداکننده های لوله نازک-را ماشین کاری کنید؟
ج: بله. ما ضخامت دیواره را تا 0.05-0.1 ± میلیمتر روی اسپیسرهای لوله کنترل میکنیم، با چرخههای کاهش تنش برای پایدار نگه داشتن فاصلهکنندههای نازک و بزرگ از نظر ابعادی.
س: 6. آیا می توانید پایه های رزوه ای و اسپیسرهای رزوه ای را ماشین کنید؟
ج: بله. ما میتوانیم رزوههای نر/ماده را ماشینکاری کنیم و نخها را در هر طرح، از جمله نخهای کور و از طریق نخها برای اصلاح عمق، ضربه بزنیم.
س: 7. آیا می توانید کلیدها، شکاف ها و سوراخ های متقاطع را ماشین کنید؟
ج: بله. فرز CNC و تراش ابزار زنده-کلیدها، شکافها، سوراخهای متقاطع و تختهای آسیاب شده را در یک تنظیم برای دقت تولید میکنند.
س: 8. آیا می توانید فاصله دهنده های غیر مغناطیسی- را ماشین کنید؟
ج: بله. اسپیسرهای برنجی (C36000، C46400)، آلومینیومی (6061-T6، 7075-T6) و تیتانیوم (درجه 5) برای ابزار دقیق و مجموعه های مغناطیسی مناسب هستند.
س: 9. چه پوشش های سطحی را برای اسپیسرها پیشنهاد می کنید؟
A: آنودایز (نوع II / سخت III)، پوشش تبدیل شیمیایی، نیکل الکترولس، غیرفعال کردن، روکش روی، اکسید سیاه و سطوح ماشینکاری شده{0} رنگ آماده.
س: 10. آیا می توانید گواهی های مواد و گزارش های بازرسی را ارائه دهید؟
ج: بله. میتوانیم گواهیهای مواد (EN 10204 3.1)، گزارشهای بازرسی ابعادی، گزارشهای CMM و سوابق موازی را در صورت درخواست ارائه کنیم.
س: 11. آیا نقشه های 2 بعدی و فایل های CAD را می پذیرید؟
پاسخ: ما میتوانیم از فایلهای طراحی STEP، STP، IGES، IGS، SolidWorks، DXF و 2D رایج کار کنیم.
س: 12. زمان سرب معمولی برای اسپیسرهای ماشینکاری CNC چقدر است؟
پاسخ: بسته به پیچیدگی، کمیت، مواد و تکمیل، زمانهای تحویل معمول 5 تا 10 روز کاری برای نمونههای اولیه، 10 تا 20 روز کاری برای سفارشهای با حجم کم و 15 تا 30 روز کاری برای سفارشهای تولید است.
س: 13. آیا میتوانید-تولید اسپیسر با حجم بالا را مدیریت کنید؟
ج: بله. ما از مقادیری از نمونههای اولیه تا دورههای تولید تکراری 1،000+ عددی، با میله-تراش CNC تغذیهشده برای فاصلهدهندههای ثابت و تکرارپذیر پشتیبانی میکنیم.
نقشه دوبعدی یا فایل CAD سه بعدی، درجه مواد، کمیت و الزامات تکمیلی خود را ارسال کنید.
