مسکن ماشینکاری شده CNC
ما سفارشی تولید می کنیممحفظه های ماشین کاری شده CNCاز نقشه های مشتری و فایل های CAD، از جملهمحفظه های الکترونیکی، محفظه های گیربکس، محفظه ها و لوله های پمپ، بدنه سوپاپ، محفظه یاتاقان، محفظه حسگر و مبدل، جعبه ابزار، جعبه اتصال، زنگ انتهایی موتور، محفظه RF و موجبر و منیفولدهای هیدرولیک. قابلیتهای فرز، حفاری، حفاری، سوراخکاری عمیق و فرز رزوهای 3{3} و 5-محور CNC، محفظههای دقیق و ضد نشتی برای ماشینآلات، اتوماسیون، هیدرولیک، موتور، الکترونیک، ابزار دقیق و تجهیزات فضای باز تولید میکنند.
یک محفظه شامل اجزا و محافظت می کند، بنابراینتمرکز حفره، درزگیری-صاف بودن صورت، ضخامت دیوار، موقعیت پاکت و محل رزوهتصمیم بگیرید که آیا قطعات داخلی مناسب هستند، درست بچرخند و در برابر فشار یا نفوذ آب بندی شوند. ما ماشین آلات بدنه ازآلومینیوم (6061-T6، 6063-T5، 7075-T6، 5083)، فولاد ضد زنگ (303، 304، 304 لیتر، 316، 316 لیتر، 17-4 PH)، کربن و فولاد آلیاژی (1045، 4140، صفحه نوع 355، Q354) (C36000، C46400)، مس (C10100، C11000) و تیتانیوم (درجه 2، درجه 5)، از بلوک جامد و صفحه ماشینکاری شده - ریختهگری نشده است - بنابراین ویژگیهای داخلی برای نمونههای اولیه و تولید کم-طراحی طراحی میشوند. قطعات با ابعاد، تلورانس ها، مواد و الزامات تکمیلی مشخص، با گواهی مواد در صورت درخواست در دسترس هستند، تولید می شوند.
انواع محفظه های CNC ماشینکاری شده که ما تولید می کنیم
ما طیف گسترده ای از انواع مسکن را ماشینکاری می کنیم. در زیر متداول ترین آنها هستند. اگر نقاشی شما پیکربندی متفاوتی را نشان می دهد، آن را برای بررسی ارسال کنید.
محفظه و جعبه
محفظه ها و کیس های مهر و موم شده برای الکترونیک و کنترل ها.
مواد: 6061-T6 · 5052-H32 · 304 · C36000
محفظه های گیربکس
سوراخ یاتاقان و جیب برای مجموعه دنده و شفت.
مواد: 6061-T6 · 4140 · 4340 · 7075-T6
محفظه ها و محفظه های پمپ
حفره ها، پورت ها و صندلی های بلبرینگ برای پمپ ها.
مواد: 316L · 304 · 4140 · C95400
بدنه شیر
حفره های جریان، پورت ها و سوراخ های نشیمنگاهی برای دریچه ها.
مواد:316L · 304 · 17-4 PH · C36000
مسکن بلبرینگ
بلوک های بالش و صندلی های فلنج دار با سوراخ های دقیق.
مواد: 4140 · 4340 · 6061-T6 · 316L
محفظه های حسگر و مبدل
محفظههای محکم{0}}برای پروبها و مبدلها.
مواد:17-4 PH · 316L · تیتانیوم درجه 5 · 304
جعبه های ابزار
مسکن برای گیج، متر و دستگاه های اندازه گیری.
مواد: 6061-T6 · 304 · C36000 · C46400
جعبه های اتصال
اتصالات کابل، پایانه ها و نصب برای سیم کشی.
مواد: 6061-T6 · 316L · 304 · Q355
زنگ پایان موتور
درپوش های انتهایی و صفحات بلبرینگ برای موتورهای الکتریکی.
مواد: 6061-T6 · 6063-T5 · 4140 · 304
مسکن RF و موجبر
محفظه های رسانا برای مجموعه های RF و مایکروویو.
مواد: 6061-T6 · C11000 · C10100 · 303
منیفولدهای هیدرولیک
بدنههای بلوک-سوپاپ با گذرگاههای متقاطع حفاری شده.
مواد:6061-T6 · 4140 · 316L · 17-4 PH
مسکن های ماشینکاری سفارشی
محفظههای ساختاری و تجهیزاتی یک- از بلوک جامد.
مواد:7075-T6 · 4340 · 17-4 PH · تیتانیوم درجه 5
یک مسکن سفارشی دارید؟ نقاشی خود را ارسال کنید
فرآیندهای ماشینکاری CNC برای مسکن
فرز CNC 3 محوره
بهترین برای:جیب · دیوار · صورت · سوراخ
فرآیند اولیه برای جعبه ها، درب ها و محفظه های مستطیلی.
فرز CNC 4/5 محور
بهترین برای:ویژگی های داخلی · زوایای مرکب
برای دقت، جیبها و سوراخهای داخلی را با تنظیمات کمتری انجام میدهد.
حفاری های خسته کننده و دقیق
بهترین برای:صندلی های بلبرینگ · سوراخ های سوپاپ
حفرههای متحدالمرکز به H7 با وجههای مهر و موم واقعی-در حال اجرا نگه داشته شدهاند.
حفاری عمیق-سوراخ
بهترین برای:معابر منیفولد · کانال های خنک کننده
سوراخ های متقاطع مستقیم برای مدارهای هیدرولیک و خنک کننده.
فرز و ضربه زدن با نخ
بهترین برای:درج · درب · پورت
رزوه های کور و از طریق، رزوه ها و درج های پورت مهر و موم شده.
سوراخزدایی و تکمیل لبه
بهترین برای:لبه های داخلی · صورت های آب بندی
گوشهها و پخهای داخلی رایگان-برای مونتاژ و آببندی.
مواد مسکن CNC
برای مسکن، انتخاب مواد بستگی بهوزن، سفتی، فشار، محیط خوردگی، EMI و ظاهر. ما بدنه هایی از مواد فلزی فهرست شده در زیر - آلومینیوم، فولاد ضد زنگ، کربن و فولاد آلیاژی، برنج، مس و تیتانیوم را ماشین می کنیم.
| مواد | نمرات مشترک | برنامه های کاربردی مسکن معمولی | مزایای کلیدی |
|---|---|---|---|
| آلومینیوم | 6061-T6 · 6063-T5 · 7075-T6 · 5083 · 5052-H32 | محفظه ها، محفظه گیربکس و موتور، کیس RF | استحکام بالا-به وزن، مقاومت در برابر خوردگی، قابل آنودیزاسیون. 6061-T6 استاندارد همه منظوره است |
| فولاد ضد زنگ | 303 · 304 · 304 لیتر · 316 · 316 لیتر · 17-4 PH | بدنه پمپ و شیر، محفظه حسگرها، محفظه های دریایی | مقاومت در برابر خوردگی؛ 316L مناسب محیط های کلرید. 17-4 PH قدرت می افزاید |
| کربن و فولاد آلیاژی | 1045 · 4140 · 4340 · صفحه سازه ای از نوع Q355 | بدنه گیربکس، یاتاقان و منیفولد هیدرولیک | سختی و استحکام بالا برای محفظه های بارگذاری شده و تحت فشار |
| برنج | C36000-برنج رایگان · برنج دریایی C46400 | محفظههای بدنه ابزار و سوپاپ، کیسهای غیرمغناطیسی- | ماشینکاری عالی، مقاومت در برابر خوردگی، غیر مغناطیسی- |
| مس | C10100 (OFHC) · مس الکترولیتی C11000 | محفظه های RF و رسانا، موارد محافظ EMI | هدایت الکتریکی و حرارتی بالا |
| تیتانیوم | درجه 2 (CP) · درجه 5 (Ti-6Al-4V) | محفظههای-دریایی، شیمیایی و سبک وزن با استحکام بالا | مقاومت در برابر خوردگی فوق العاده با بهترین استحکام-به وزن |
هندسه مسکن و ویژگی های آب بندی
مسکن ها با ویژگی های داخلی و نصب آن ها تعریف می شوند. موارد زیر تعیین می کنند که آیا قطعات داخلی مناسب هستند، درست می چرخند و مهر و موم می شوند. ما آنها را ماشین می کنیم تا طراحی کنند، و در صورت درخواست محکم تر.
| ویژگی | قابلیت معمولی | چرا برای مسکن مهم است |
|---|---|---|
| حفره / صندلی بلبرینگ | ± 0.01-0.02 میلی متر؛ H7 با اتمام-<0.01 mm | شفت ها و یاتاقان ها درست کار می کنند و عمر طولانی تری دارند |
| آب بندی-صافی صورت | 0.02-0.05 میلی متر روی صورت | O-حلقه و واشر بدون نشتی مهر و موم می شوند |
| ضخامت دیوار | ± 0.1-0.2 میلی متر (دقت تا 0.05 ± میلی متر) | قدرت، درجه فشار و کنترل وزن |
| موقعیت جیب و حفره | ± 0.03-0.05 میلی متر | قسمت های داخلی پاک شده و به درستی قرار می گیرند |
| O-شیارهای حلقه | مشخصات و عمق ± 0.05 میلی متر | فشرده سازی آب بند قابل تکرار روی درب و صفحه پورت |
| الگوی سوراخ نصب | ± 0.05-0.1 میلی متر (دقت تا 0.02 ± میلی متر) | بدنه ها به قاب ها و تجهیزات پیچ می شوند |
| درج ها و سوراخ های رزوه ای | ISO 6g / 6H یا در هر نقاشی | درب ها، پورت ها و اتصالات به طور ایمن متصل می شوند |
| ویژگی های رولپلاک و مکان یابی | ± 0.01 میلی متر مکان های تغییر یافته | درب ها و نیمه ها ثبت و تکرار کنید |
| زبری سطح | Ra 0.8-3.2 میکرومتر؛ Ra 0.4-0.8 میکرومتر در صورت درخواست | آب بندی چهره ها، حفره های یاتاقان و ظاهر |
| ابعاد بحرانی | 0.01 ± میلی متر (دقت تا 0.005 ± میلی متر) | ویژگیهای کیفی-و تراز |
ویژگی های حیاتی که ما کنترل می کنیم
حفره ها و صندلی های بلبرینگ- به صورت متحدالمرکز چرخیده و حوصله دارد، با خروج-کنترل شده تا شفت ها و یاتاقان ها درست کار کنند.
مهر و موم کردن چهره ها- درب، فلنج و وجه پورت صاف ماشینکاری شده، با شیارهای O-بریده شده به نمایه و عمق.
جیب های داخلیحفرهها، دندهها و دندههای - که در یک راهاندازی ماشینکاری شدهاند یا با دادههایی که بین راهاندازیها برای تکرارپذیری حمل میشوند.
ضخامت دیوار- یکنواخت برای رتبه بندی استحکام، وزن و فشار روی بدنه های دیوار نازک-.
موضوعات و درج ها- متریک، UNC/UNF و رشتههای ویژه با عمق و استحکام صحیح؛ helicoil را فشار دهید و{1}در درج ها در صورت درخواست فشار دهید.
شناسایی- شماره قطعه یا علامت گذاری لیزری در صورت درخواست قابلیت ردیابی و مونتاژ.
درمان حرارتی و کاهش استرس برای مسکن های CNC
محفظه های فولادی بارگذاری شده و آلومینیومی با استحکام{0} بالا همانطور که در نقشه مشخص شده است تحت عملیات حرارتی قرار می گیرند. تنش زدایی قبل از پایان ماشینکاری، دیوارهای نازک و بزرگ را از نظر ابعادی پایدار نگه می دارد.
| عملیات حرارتی | نمرات قابل اجرا | قطعات مسکن معمولی |
|---|---|---|
| خاموش کردن و تمپر کردن | 1045 · 4140 · 4340 | گیربکس، یاتاقان و بدنه هیدرولیک |
| راه حل + پیری | 17-4 PH · 7075-T6 | بدنه های آلومینیومی و ضد زنگ-با استحکام بالا |
| کاهش استرس | تمام گریدهای فولادی · 6061-T6 | محفظههای دیوار بزرگ و نازک-قبل از پایان فرز |
| عادی سازی | صفحه فولاد کربنی | محفظه های آماده سازه و جوش- |
پوشش های سطحی برای محفظه های CNC
پرداخت سطح از محفظه ها محافظت می کند و آنها را برای مونتاژ، رنگ آمیزی یا الزامات ظاهری آنودایز شده - آماده می کند، در حالی که سطح آب بندی و یاتاقان را به صورت استاندارد ماشین کاری می کند.
| پایان سطح | مواد قابل اجرا | قطعات مسکن معمولی | مزیت اصلی |
|---|---|---|---|
| آندایزینگ (نوع II / سخت III) | 6061-T6 · 6063-T5 · 7075-T6 · 5083 | محفظه ها، محفظه موتور و RF | مقاومت در برابر خوردگی و سایش؛ گزینه های رنگ |
| تبدیل شیمیایی (کرومات) | گریدهای آلومینیومی | محفظههای الکترونیکی آماده-را رنگ کنید | حفاظت از خوردگی رسانا؛ پایه رنگ |
| آبکاری نیکل الکترولس | 4140 · 4340 · 1045 · آلومینیوم | مسکن های هیدرولیک و صنعتی | حفاظت یکنواخت در برابر خوردگی در تمام سطوح |
| منفعل شدن | ۳۰۳ · ۳۰۴ · ۳۱۶L · ۱۷-۴ PH | محفظه های پمپ، شیر و دریایی | آهن آزاد را حذف می کند، مقاومت در برابر خوردگی را بهبود می بخشد |
| الکترو پولیش | 304 · 316L | مواد غذایی، پزشکی و مسکن تمیز | سطح صاف، تمیز و روشن |
| آبکاری روی | فولاد کربن | محفظههای فولادی همه منظوره | حفاظت اقتصادی در برابر خوردگی |
| اکسید سیاه | 1045 · 4140 · 4340 | مسکن های صنعتی و ماشین آلات | حفاظت اقتصادی در برابر خوردگی؛ تجمع کم |

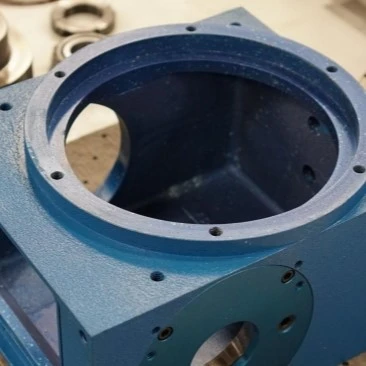

| پوشش پودری / آماده سازی رنگ | فولاد · آلومینیوم | مسکن های سازه ای و بیرونی | سطوح آماده رنگ{0}}در صورت درخواست |
کنترل کیفیت مسکن
ما سوراخها، وجههای آببندی، ضخامت دیوار، موقعیتهای جیب و رزوهها را در طول تولید بررسی میکنیم تا مطمئن شویم که محفظهها با نقشه مطابقت دارند و به درستی مونتاژ میشوند. برای پروژه های مستند، ما می توانیم گواهی های مواد و سوابق بازرسی را برای پشتیبانی از بازرسی ورودی شما ارائه کنیم.
بازرسی ارتفاع سنج CMM
بازرسی صفحه سطحی CMM
برو/نه-برو به بازرسی سنج رشته
بازرسی میکرومتر پین گیج
| آیتم بازرسی | تجهیزات / روش | قطعات مسکن معمولی |
|---|---|---|
| صندلی حفاری و بلبرینگ | CMM · حفره سنج · نشانگر (تمام-) | گیربکس، پمپ، محفظه یاتاقان |
| آب بندی-صافی صورت | CMM · صفحه و نشانگر سطحی | درب، فلنج و وجه پورت |
| O-پروفایل شیار حلقه | گیج پروفایل · CMM | درب ها و پورت های مهر و موم شده |
| ضخامت دیوار | اولتراسونیک · کولیس · CMM | دیوار نازک-و محفظه های تحت فشار |
| موقعیت جیب و حفره | CMM | ویژگی های داخلی و دنده ها |
| الگوی سوراخ نصب | CMM · قد سنج | محفظه، منیفولد، جعبه |
| بازرسی نخ | برو/نه-Go Thread Gauges | رزوه های درب و پورت، درج |
| زبری سطح | تستر زبری | آب بندی و یاتاقان چهره ها |
| تأیید مواد | طیف سنج + گواهی مواد | مواد خام ورودی (EN 10204 3.1 موجود) |
| بازرسی نهایی | CMM + گزارش بازرسی | پذیرش بعدی نهایی |
به کنترل کیفیت مستند نیاز دارید؟نقشه ها و الزامات بازرسی خود را برای ما ارسال کنید.
نمونه اولیه و-ماشینکاری مسکن با حجم کم
پروژههای مسکن اغلب با نمونههای اولیه - طرحهای جدید، بررسی تناسب مجموعههای داخلی یا جایگزینهایی که باید قبل از تولید آزمایش شوند، شروع میشوند. ماشینکاری از بلوک جامد از زمانبندی ابزار و ریختهگری جلوگیری میکند، بنابراین نمونههای اولیه و حجم کم عملی هستند. ما حمایت می کنیمنمونه اولیه و ماشینکاری{0}}CNC کم حجماز نمونه های منفرد تا تکرار سفارشات دسته ای کوچک-.
ماشینکاری نمونه اولیه
برای طرحهای جدید، تأیید اعتبار و بررسی تناسب.
مقدار معمولی:1-10 عدد
تولید کم-تولید
برای سیستم های آزمایشی و تولید اولیه.
مقدار معمولی:10–1، 000+ عدد
تکرار تولید
برای محفظه های یدکی و سفارشات مکرر با طرح های ثابت.
مقدار معمولی:بر اساس الزامات پروژه
مناسب برای
محفظه ها و کیس های الکترونیکی
گیربکس، پمپ و بدنه یاتاقان
بدنه شیر و منیفولدهای هیدرولیک
محفظه حسگر، مبدل و ابزار
جعبه های اتصال و زنگ های انتهایی موتور
RF، موجبر و محفظه های ساختاری سفارشی
بسته بندی و زمان سرب برای محفظه های ماشین کاری شده CNC
بسته بندی
حفاظت از سطح:کیسه های پلی اتیلن، فیلم محافظ روی صورت های آنودایز شده و صیقلی
حفاظت در برابر خوردگی:کاغذ VCI برای محفظه های فولادی در حمل و نقل خارج از کشور
حفاظت داخلی:در صورت درخواست، درپوش یا دوشاخه بر روی سوراخ و دهانه پورت
سفارشات ترکیبی:بر اساس شماره قطعه با برچسب ها و چک لیست های کمیت مرتب شده است
بسته بندی سفارشی:الزامات بسته بندی خاص مشتری-پشتیبانی می شود
زمان سرب معمولی
| نوع سفارش | زمان سرب معمولی |
|---|---|
| نمونه اولیه | 5-10 روز کاری |
| ترتیب حجم کم- | 10-20 روز کاری |
| سفارش تولید | 15-30 روز کاری |
| تکرار سفارش | 10-25 روز کاری |
سوالات متداول
س: 1. چه محفظه های CNC ماشینکاری شده را می توانید بسازید؟
پاسخ: ما محفظه های سفارشی، محفظه های گیربکس، محفظه ها و لوله های پمپ، بدنه سوپاپ ها، محفظه های یاتاقان، محفظه های حسگر و مبدل، جعبه ابزار، جعبه های اتصال، زنگ های انتهایی موتور، محفظه های RF و موجبر و منیفولدهای هیدرولیک را از نقشه های مشتری تولید می کنیم.
س: 2. بدنه ها را از چه موادی ماشین می کنید؟
پاسخ: ما بدنه های آلومینیومی (6061-T6، 6063-T5، 7075-T6، 5083، 5052-H32)، فولاد ضد زنگ (303، 304، 304L، 316، 316L، 17-4 PH)، فولاد (14،4، 14، 14، 14، 14، 14، 14، 14، 14، 14، 14، 14، 14، 4 و 14 PH)، کربن 40 و 4 آلویه را ماشین می کنیم. برنج (C36000، C46400)، مس (C10100، C11000) و تیتانیوم (درجه 2، درجه 5).
س: 3. آیا بدنه ها را از مواد جامد ماشین می کنید؟
ج: بله. ما محفظهها را از بلوک و صفحه جامد ماشین میکنیم، بنابراین تمام جیبهای داخلی، سوراخها و ویژگیها مطابق نقشه - برای نمونههای اولیه و حجم کم بدون ابزار ریختهگری عملی است.
س: 4. چه تلورانس هایی می توانید در سوراخ ها و چهره های آب بندی به دست آورید؟
پاسخ: ما معمولاً 0.01-0.02 ± میلیمتر را روی سوراخهای یاتاقان (H7 با خروجی کمتر از 0.01 میلیمتر)، 0.02-0.05 میلیمتر آببندی{7}}صفحه و 0.01 ± میلیمتر (دقت تا 0.005 ± میلیمتر) در ابعاد بحرانی نگه میداریم.
س: 5. آیا می توانید جیب های داخلی و گذرگاه های متقاطع را ماشین کنید؟
ج: بله. فرزکاری 3{3} و 5{4}}محوری و حفاری عمیق-ما حفرههای داخلی، دندهها و گذرگاههای متقاطع - مانند مدارهای منیفولد هیدرولیک - در تنظیمات کمتری برای دقت ایجاد میکنند.
س: 6. آیا می توانید O- شیارهای حلقه و وجه های مهر و موم شده را ماشین کاری کنید؟
ج: بله. شیارهای O-را به نیمرخ و عمق بریدیم و دستگاه صاف-آب بندی با زبری کم و سطوح فلنج برای اتصالات واشر و حلقه O-.
س: 7. آیا می توانید محفظه های دیوار نازک-را ماشین کاری کنید؟
ج: بله. ما ضخامت دیوار را به 0.1-0.2 ± میلی متر (دقت تا 0.05 ± میلی متر) با چرخه های تنش{4} کنترل می کنیم تا دیوارهای نازک و بزرگ را از نظر پایدار نگه داریم.
س: 8. آیا می توانید محفظه های محافظ رسانا یا EMI{1}}را ماشین کنید؟
ج: بله. محفظه های مسی (C10100, C11000) و آلومینیومی رسانایی بالایی دارند و ما می توانیم محفظه های RF و موجبر را با تلورانس های داخلی نزدیک ماشین کنیم.
س: 9. چه پوشش های سطحی را برای مسکن ها پیشنهاد می کنید؟
A: آنودایز (نوع II / سخت III)، پوشش تبدیل شیمیایی، نیکل الکترولس، غیرفعال کردن، پولیش الکتریکی، پوشش روی، اکسید سیاه و رنگ{0} سطوح آماده ماشینکاری شده.
س: 10. آیا می توانید درج و هلیکویل اضافه کنید؟
ج: بله. ما میتوانیم برای درجهای مارپیچی و مارپیچ در هر طرح، از جمله رشتههای پورت مهر و موم شده، ماشینکاری کنیم.
س: 11. آیا می توانید گواهی های مواد و گزارش های بازرسی را ارائه دهید؟
ج: بله. در صورت درخواست میتوانیم گواهیهای مواد (EN 10204 3.1)، گزارشهای بازرسی ابعادی، گزارشهای CMM و سوابق مسطح را ارائه دهیم.
س: 12. آیا نقشه های 2 بعدی و فایل های CAD را می پذیرید؟
پاسخ: ما میتوانیم از فایلهای طراحی STEP، STP، IGES، IGS، SolidWorks، DXF و 2D رایج کار کنیم.
س: 13. زمان سرب معمولی برای محفظه های ماشینکاری CNC چقدر است؟
پاسخ: بسته به پیچیدگی، کمیت، مواد و تکمیل، زمانبندی معمول برای نمونههای اولیه 5 تا 10 روز کاری، برای سفارشهای با حجم کم 10 تا 20 روز کاری، و برای سفارشهای تولید 15 تا 30 روز کاری است.
نقشه دوبعدی یا فایل CAD سه بعدی، درجه مواد، کمیت و الزامات تکمیلی خود را ارسال کنید.
