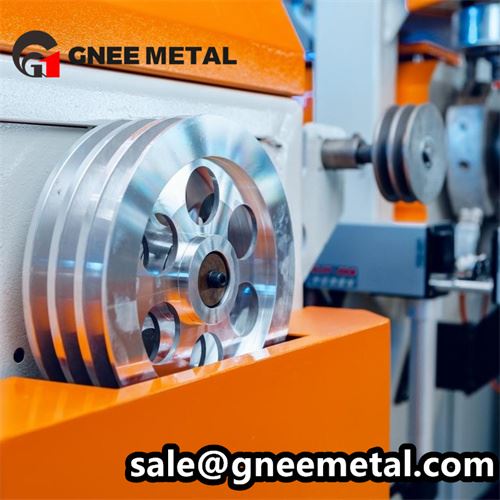

قرقره ماشینکاری CNC
ما سفارشی تولید می کنیمقرقره های CNC ماشین کاری شدهاز نقشه های مشتری و فایل های CAD، از جملهقرقره های تسمه V-، قرقره های تسمه تایم (پروفیل های HTD، GT، AT و XL/L/H)، قرقره های تسمه تخت، قرقره های طناب و سیم، قرقره های بیکار، قرقره های کشنده، قرقره های مخروطی پله، قرقره های کابل، قرقره های راهنما و درام. قابلیتهای تراشکاری، فرزکاری و ماشینکاری ابزار CNC ما، قرقرههای دقیق و متعادلی را برای کاربردهای انتقال نیرو، کنترل حرکت، بلند کردن، انتقال و ماشینآلات تولید میکنند.
یک قرقره نیرو را از طریق شیار خود منتقل می کند و روی سوراخ خود می چرخد، بنابرایندقت پروفیل شیار، اندازه حفره و تمرکز، پایان{0}}، تعادل و ویژگی های هابتصمیم بگیرید که تسمه یا طناب چقدر روان کار می کند و چقدر طول می کشد. ما قرقره ها را ازآلومینیوم (6061-T6، 6082-T6، 7075-T6، 5083)، فولاد ضد زنگ (303، 304، 316L، 17-4 PH)، کربن و فولاد آلیاژی (1045، 4140، 4340)، برنج (100، C3460)، برنج (100، C3460) C11000) و تیتانیوم (درجه 2، درجه 5)، از میله و صفحه جامد - ماشینکاری شده است، بنابراین شیارها، پرهها و توپیها دقیقاً مطابق نقشه برای نمونههای اولیه و تولید- با حجم کم بریده میشوند. قطعات با ابعاد، تلورانس ها، مواد و الزامات تکمیلی مشخص، با گواهی مواد در صورت درخواست در دسترس هستند، تولید می شوند.
انواع قرقره های ماشین کاری شده CNC که ما تولید می کنیم
ما طیف گسترده ای از انواع قرقره را ماشین می کنیم. در زیر متداول ترین آنها هستند. اگر نقاشی شما پیکربندی متفاوتی را نشان می دهد، آن را برای بررسی ارسال کنید.

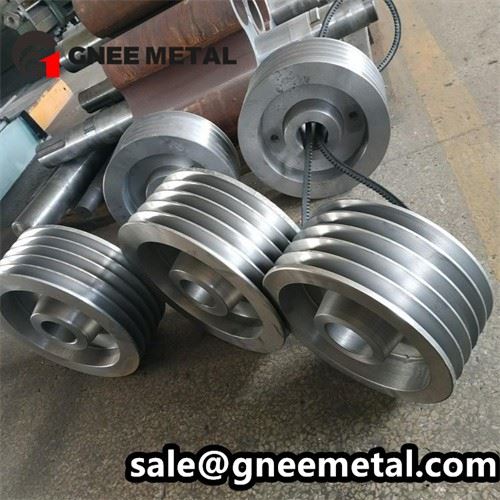

V-قلمه های کمربند
شیارهای تک شیار-برای کمربندهای کلاسیک و باریک-.
مواد: 6061-T6 · 1045 · C36000 · 316L

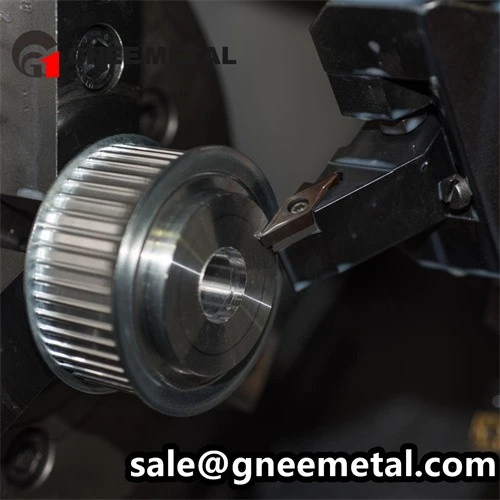

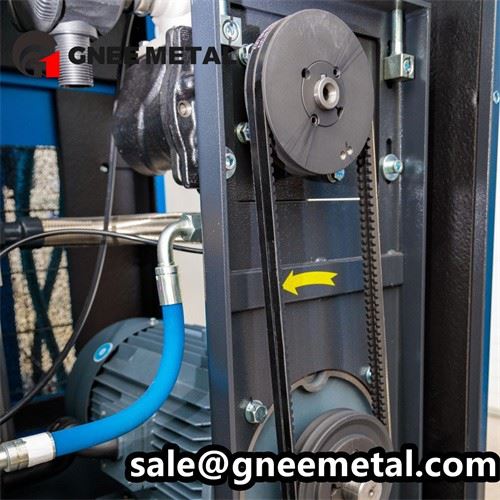

قرقره های تسمه تایم
قرقره های دندانه دار برای پروفیل های تسمه HTD، GT، AT و XL/L/H.
مواد: 6061-T6 · 7075-T6 · 303 · 4140

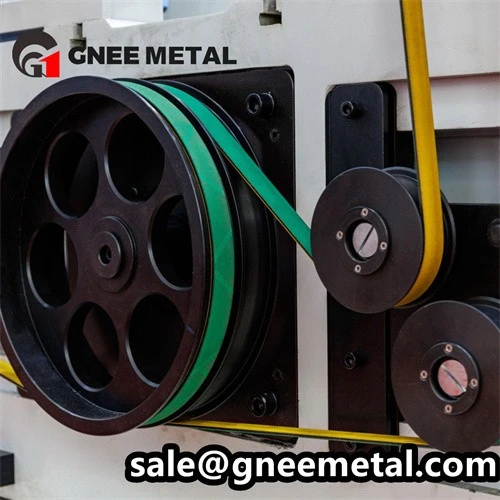

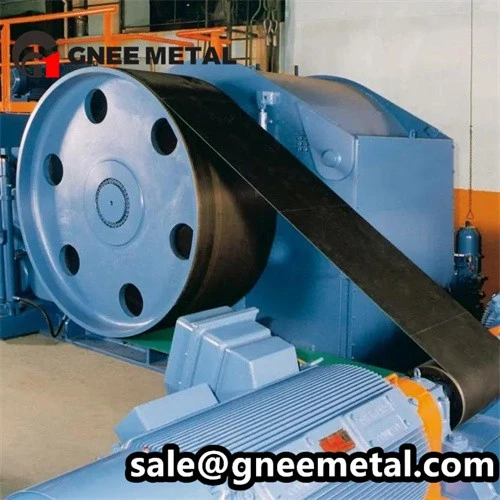

قرقره های تسمه تخت
قرقره های صفحه صاف و تاج دار-برای محرک های تسمه صاف.
مواد: 1045 · 6061-T6 · 304 · C36000
قرقره های طناب و سیم
قرقره های شیاردار برای سیم طناب، کابل و سیستم های بالابر.
مواد:4140 · 316L · 17-4 PH · 4340
قرقره های بیکار
قرقرههای دویدن آزاد-که مسیرهای تسمه را هدایت و کشش میکنند.
مواد:6061-T6 · 303 · 1045 · تیتانیوم درجه 5
قرقره های کششی
قرقره های قابل تنظیم برای حفظ کشش صحیح تسمه.
مواد: 4140 · 7075-T6 · 316L · 303
قرقره های مخروطی مرحله ای
قرقره های چند قطری برای درایوهای سرعت متغیر.
مواد: 6061-T6 · 1045 · C36000 · 4140
قرقره های راهنمای کابل
کابل های کنترل فرمان قرقره و سیستم های Bowden.
مواد: 303 · 6061-T6 · C36000 · 304
قرقره های تسمه گرد
قرقره های شیاردار گرد برای تسمه های O- و گرد.
مواد: 6061-T6 · 303 · C11000 · 1045
قرقره های آجدار (PK).
شیارهای چند دنده برای کمربندهای سرپانتین و PK.
مواد: 6061-T6 · 1045 · 4140 · 316L
قرقره های خدمات دریایی و خورنده{0}
قرقره های آب شور و محیط های شیمیایی.
مواد:316L · درجه 2 · تیتانیوم درجه 5 · PH 17-4
قرقره ماشینکاری سفارشی
قرقرههای یک- با شیارها، توپیها و ویژگیهای خاص.
مواد:7075-T6 · 4340 · 17-4 PH · C46400
قرقره سفارشی دارید؟ نقاشی خود را ارسال کنید
فرآیندهای ماشینکاری CNC برای قرقره ها

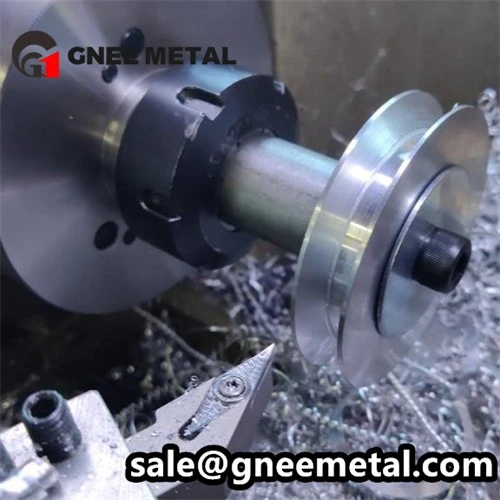

تراش CNC
بهترین برای:OD · شیارها · صورت · سوراخ
فرآیند اولیه برای قرقره های گرد، شیارها و یاتاقان ها در یک تنظیم قرار می گیرد.
-پیچ ابزار-فرز زنده
بهترین برای:پره ها · کلیدهای · سوراخ های متقاطع
پرههای ماشینآلات، سوراخهای روشنکننده و ویژگیهای توپی بدون تعمیر مجدد-.
فرز CNC
بهترین برای:زمان بندی-فرم های دندان · هاب تخت
پروفیل های دندان، تخت هاب و ویژگی های رولپلاک را بر روی قرقره های مربعی یا صفحه ای{0}}برش می دهد.
خسته کننده و بلبرینگ مناسب است
بهترین برای:صندلی های بلبرینگ · سوراخ های دقیق
حفرههای Idler با شیارها و وجههای متحدالمرکز به H7 متصل میشوند.
کلید و تنظیم-ماشینکاری پیچ
بهترین برای:هاب های کلیددار · تنظیم کننده های کششی
کلیدهای استاندارد و وودروف، سوراخهای پیچ و ویژگیهای توپی ضربهخورده را تنظیم کنید.
سوراخ زدایی و تکمیل شیار
بهترین برای:کمربند-شیارهای تماس · صندلی طناب
سطوح شیار آزاد و صاف-که از تسمه ها، طناب سیمی و مهر و موم محافظت می کند.
مواد قرقره CNC
برای قرقره ها، انتخاب مواد به این بستگی داردبار و سرعت، نوع تسمه، محیط خوردگی، وزن و تعادل مورد نیاز. ما قرقره هایی از مواد فلزی فهرست شده در زیر - آلومینیوم، فولاد ضد زنگ، کربن و فولاد آلیاژی، برنج، مس و تیتانیوم را ماشین می کنیم.
| مواد | نمرات مشترک | کاربردهای معمولی قرقره | مزایای کلیدی |
|---|---|---|---|
| آلومینیوم | 6061-T6 · 6082-T6 · 7075-T6 · 5083 | قرقره تسمه تایم، هرزگرد، قرقره مخروطی پله | وزن سبک با استحکام خوب؛ آنودایز برای شیارهای مقاوم در برابر سایش. 6061-T6 استاندارد همه منظوره است |
| فولاد ضد زنگ | 303 · 304 · 316L · 17-4 PH | قرقره های دریایی،-قرقره های درجه مواد غذایی، قرقره های سیم- | مقاومت در برابر خوردگی؛ 316L مناسب محیط های کلرید. 17-4 PH به قرقره های بارگذاری شده استحکام می بخشد |
| کربن و فولاد آلیاژی | 1045 · 4140 · 4340 | قرقره های تسمه، قرقره های کشنده، قرقره های طناب با بار بالا- | استحکام بالا و مقاومت در برابر سایش برای درایوهای سنگین |
| برنج | C36000-برنج رایگان · برنج دریایی C46400 | قرقرههای ابزار، قرقرههای غیر مغناطیسی و غیر{1}} | ماشینکاری عالی، مقاومت در برابر خوردگی، غیر مغناطیسی- |
| مس | C10100 (OFHC) · مس الکترولیتی C11000 | قرقره های رسانا برای سیستم های الکتریکی و تخصصی | هدایت الکتریکی و حرارتی بالا |
| تیتانیوم | درجه 2 (CP) · درجه 5 (Ti-6Al-4V) | قرقرههای دریایی، مسابقهای و سبک وزن-با قدرت بالا | مقاومت در برابر خوردگی فوق العاده با بهترین استحکام-به وزن |
محدوده مادی ماما قرقره ها را ازآلومینیوم، فولاد ضد زنگ، کربن و فولاد آلیاژی، برنج، مس و تیتانیوم، ماشین کاری شده از میله و صفحه جامد. برای نمره ویژه،نقاشی خود را برای بررسی ارسال کنید.
دقت قرقره و هندسه شیار
یک قرقره بر اساس میزان کارکرد صحیح و دقت برش شیار تعریف می شود. موارد زیر ردیابی تسمه، سایش طناب و عمر درایو را تعیین می کند. ما آنها را ماشین می کنیم تا طراحی کنند، و در صورت درخواست محکم تر.
| ویژگی | قابلیت معمولی | چرا برای قرقره ها مهم است |
|---|---|---|
| نمایه و زاویه شیار | ± 0.03-0.05 میلی متر؛ زمان بندی فرم دندان تا طراحی | نشستن صحیح کمربند، درگیری دندان و انتقال نیرو |
| شیار زمین / فاصله | ± 0.02-0.05 میلی متر | شیارهای چند شیار به طور مساوی بار را در بین تسمه ها تقسیم می کنند |
| قطر سوراخ | H7 (دقت به H6)؛ 0.005-0.01 میلی متر | تناسب صحیح شفت بدون لغزش یا فرسودگی |
| OD Run-Out / Concentricity | 0.02-0.05 میلی متر TIR (دقت تا 0.01 میلی متر) | ردیابی تسمه صاف و لرزش کم در سرعت |
| Face (Side) Run-Out | 0.02-0.05 میلی متر TIR | قرقره های تایمینگ و فلنج ها بدون سرگردانی تسمه ها را دنبال می کنند |
| صورت تاج دار یا صاف | ارتفاع تاج تا طراحی (معمولا 0.1-0.5 میلی متر) | کمربندهای صاف خود-روی صورتهای تاجدار متمرکز میشوند |
| عرض و عمق کلید | استاندارد ISO / DIN متناسب است | انتقال گشتاور مثبت به شفت |
| سوراخهای{0}Screw & Tapped را تنظیم کنید | ISO 6H یا هر نقاشی | قفل هاب ایمن و تنظیم کشنده |
| زبری سطح | Ra 0.8-3.2 میکرومتر؛ Ra 0.4-0.8 میکرومتر در صورت درخواست | شیارهای صاف عمر تسمه و سیم-طناب را افزایش می دهند |
| ابعاد بحرانی | 0.01 ± میلی متر (دقت تا 0.005 ± میلی متر) | ویژگیهای کیفیت و تراز{0}}سنج |
ویژگی های حیاتی که ما کنترل می کنیم
فرم های شیار- V-زوایای شیار، پروفیلهای دندانه زمانبندی و صندلیهای طناب بهطور دقیق بریده میشوند، بنابراین کمربندها روی صندلی قرار میگیرند و توان نامی را منتقل میکنند.
متناسب با سوراخ و شفت- حفرهها به H7 چرخیده و حوصله میکنند (H6 در صورت درخواست)، با کلیدها و-موقعیتهای پیچ تنظیم شده برای طراحی.
-تمام و تعادل- OD و فیس اجرا-کنترل شده تا قرقره ها درست کار کنند. بالانس پویا در صورت درخواست برای قرقره های سرعت بالا.
فلنج ها و راهنماهای مسیرفلنج های قرقره تایم - به صورت متحدالمرکز و مربعی ماشین کاری شده اند تا تسمه ها را در مسیر ثابت نگه دارند.
اسپیک ها و ویژگی های روشن کنندهپنجرههای - و سوراخهای روشنکننده به طور متقارن بریده میشوند تا تعادل و سفتی حفظ شود.
شناسایی- شماره قطعه یا علامت گذاری لیزری در صورت درخواست قابلیت ردیابی و مونتاژ.
عملیات حرارتی و کاهش استرس برای قرقره های CNC
قرقره های فولادی با بار بالا همانطور که در نقشه مشخص شده است تحت عملیات حرارتی قرار می گیرند. تنش زدایی قبل از پایان ماشینکاری، شیارها و سوراخ ها را از نظر ابعادی ثابت نگه می دارد.
| عملیات حرارتی | نمرات قابل اجرا | قطعات قرقره معمولی |
|---|---|---|
| خاموش کردن و تمپر کردن | 1045 · 4140 · 4340 | قرقره های تسمه، قرقره های کشنده، قرقره های طناب V- |
| راه حل + پیری | 17-4 PH · 7075-T6 | قرقرههای{0}}ضد زنگ و آلومینیومی با استحکام بالا |
| کاهش دهنده استرس | تمام گریدهای فولادی · 6061-T6 | قرقره های بزرگ قبل از پایان چرخش شیارها |
| سخت شدن القایی | 1045 · 4140 | سطوح شیار سیم- |
پوشش های سطحی برای قرقره های CNC
پرداخت سطح از قرقره ها محافظت می کند و رفتار سایشی شیار را بهبود می بخشد - در حالی که سطح تماس تسمه-با زبری استاندارد ماشینکاری شده است.
| پایان سطح | مواد قابل اجرا | قطعات قرقره معمولی | مزیت اصلی |
|---|---|---|---|
| آندایزینگ (نوع II / سخت III) | 6061-T6 · 6082-T6 · 7075-T6 · 5083 | قرقره های زمان بندی، هرزگردها، قرقره های مخروطی پله ای | سطوح شیار سخت و مقاوم در برابر سایش-. گزینه های رنگ |
| تبدیل شیمیایی (کرومات) | گریدهای آلومینیومی | قرقره های بیکار آماده-را رنگ کنید | حفاظت از خوردگی رسانا؛ پایه رنگ |
| آبکاری روی | 1045 · 4140 · 4340 | شیارهای فولادی همه منظوره | حفاظت اقتصادی در برابر خوردگی |
| اکسید سیاه | 1045 · 4140 · 4340 | قرقره ماشین آلات صنعتی | حفاظت اقتصادی در برابر خوردگی؛ تجمع کم |
| آبکاری نیکل الکترولس | 4140 · 4340 · 1045 · آلومینیوم | قرقره های بحرانی دقیق و خوردگی- | محافظت یکنواخت در برابر سایش و خوردگی در تمام سطوح |
| منفعل شدن | 303 · 304 · 316L · 17-4 PH | قرقره های دریایی و مواد غذایی- | آهن آزاد را از بین می برد، مقاومت در برابر خوردگی را بهبود می بخشد |
| جلا دادن | 304 · 316L · آلومینیوم | سیم{0}}طناب و قرقره کابل | صندلی های شیاردار، سایش طناب را کاهش می دهد |
| پوشش پودری / آماده سازی رنگ | فولاد · آلومینیوم | قرقره های سازه ای و نوار نقاله | سطوح آماده رنگ{0}}در صورت درخواست |
کنترل کیفیت قرقره
پروفیلهای شیار، سوراخها، خروجیها{0}}روی کلیدها و کیفیت سطح را در طول تولید بررسی میکنیم تا مطمئن شویم که قرقرهها با نقشه مطابقت دارند و درست اجرا میشوند. برای پروژه های مستند، ما می توانیم گواهی های مواد و سوابق بازرسی را برای پشتیبانی از بازرسی ورودی شما ارائه کنیم.
| آیتم بازرسی | تجهیزات / روش | قطعات قرقره معمولی |
|---|---|---|
| نمایه و زاویه شیار | شیار سنج · CMM · پروژکتور پروفایل | قرقره های تسمه، قرقره های طناب، قرقره های زمان بندی V- |
| قطر سوراخ و تناسب | گیج سوراخ · سنج دوشاخه · CMM | همه قرقرههای نصب شده در هاب و بلبرینگ- |
| OD و Face Run-خارج شد | نشانگر روی مراکز · V{0}}راه اندازی مسدود کردن | قرقره ها، زمان بندی و بیکار |
| تأیید گام دندان | CMM · پروژکتور پروفایل | قرقره های تسمه تایم |
| ابعاد کلید | قد گیج · پین گیج | قرقره هاب کلید دار |
| بازرسی نخ | برو/نه-Go Thread Gauges | تنظیم کننده ها و پیچ ها را تنظیم کنید |
| زبری سطح | تستر زبری | شیارهای تماس با تسمه و طناب |
| بررسی تراز | تنظیم تعادل (در صورت درخواست) | قرقرههای-سرعت بالا |
| تأیید مواد | طیف سنج + گواهی مواد | مواد خام ورودی (EN 10204 3.1 موجود) |
| بازرسی نهایی | CMM + گزارش بازرسی | پذیرش بعدی نهایی |
به کنترل کیفیت مستند نیاز دارید؟نقشه ها و الزامات بازرسی خود را برای ما ارسال کنید.
نمونه اولیه و ماشینکاری پولی کم حجم{{0}
پروژههای قرقره اغلب با نمونههای اولیه - طرحبندی درایو جدید، بررسی تناسب تسمه، یا جایگزینی برای اجزای منسوخ که باید قبل از تولید آزمایش شوند، شروع میشوند. ماشینکاری از میله جامد از زمانبندی ابزار و ریختهگری جلوگیری میکند، بنابراین نمونههای اولیه و حجم کم عملی هستند. ما حمایت می کنیمنمونه اولیه و ماشینکاری{0}}CNC با حجم کماز نمونههای تکی تا سفارشهای دستهای کوچک-تکرار شوند.
ماشینکاری نمونه اولیه
برای طرحهای جدید، تأیید اعتبار و بررسی تناسب.
مقدار معمولی:1-10 عدد
تولید کم-تولید
برای سیستم های آزمایشی و تولید اولیه.
مقدار معمولی:10–1، 000+ عدد
تکرار تولید
برای قرقره های یدکی و سفارشات مکرر با طرح های ثابت.
مقدار معمولی:بر اساس الزامات پروژه
مناسب برای
قرقره های تسمه - و قرقره های چند شیار
قرقره های تسمه تایم برای کنترل حرکت
تسمه صاف، تسمه گرد و قرقرههای دنده PK-
قرقره های هرزگرد و کشنده
سیم-طناب، کابل و قرقره راهنما
مخروط پله و قرقره ماشین کاری سفارشی
بسته بندی و زمان سرب برای قرقره های ماشین کاری شده CNC
بسته بندی
حفاظت از سطح:کیسه های پلی اتیلن، فیلم محافظ روی شیارهای آنودایز شده و صیقلی
حفاظت در برابر خوردگی:کاغذ VCI برای قرقره های فولادی در حمل و نقل خارج از کشور
محافظ سوراخ:در صورت درخواست، دوشاخه ها یا درپوش های سوراخ های دقیق
سفارشات ترکیبی:بر اساس شماره قطعه با برچسب ها و چک لیست های کمیت مرتب شده است
بسته بندی سفارشی:الزامات بسته بندی خاص مشتری-پشتیبانی می شود
زمان سرب معمولی
| نوع سفارش | زمان سرب معمولی |
|---|---|
| نمونه اولیه | 5-10 روز کاری |
| ترتیب حجم کم- | 10-20 روز کاری |
| سفارش تولید | 15-30 روز کاری |
| تکرار سفارش | 10-25 روز کاری |
سوالات متداول
س: 1. چه قرقره های CNC ماشینکاری شده را می توانید بسازید؟
پاسخ: ما قرقرههای تسمه V{0}، قرقرههای تسمه تایم (HTD، GT، AT، XL/L/H)، قرقرههای تسمه تخت، قرقرههای طناب و سیم، قرقرههای بیکار و کشنده، قرقرههای مخروطی پله، قرقرههای راهنمای کابلی (PK، قرقرههای چرخدار تسمهدار) را تولید میکنیم. نقاشی های مشتری
س: 2. قرقره ها را از چه موادی ماشین می کنید؟
A: ما قرقره هایی از آلومینیوم (6061-T6، 6082-T6، 7075-T6، 5083)، فولاد ضد زنگ (303، 304، 316L، 17-4 PH)، کربن و فولاد آلیاژی (1045، 4140، 60sbras4، 3، 4340C)، 6082-T6، 6082-T6، 3040C مس (C10100، C11000) و تیتانیوم (درجه 2، درجه 5).
س: 3. آیا قرقره ها را از مواد جامد ماشین می کنید؟
ج: بله. ما قرقره ها را از میله و صفحه جامد ماشین می کنیم، بنابراین شیارها، پره ها، توپی ها و سوراخ ها مستقیماً به نقشه - عملی برای نمونه های اولیه و حجم کم بدون ابزار ریخته گری بریده می شوند.
س: 4. چه تلورانس هایی می توانید بر روی شیارها و سوراخ ها بدست آورید؟
پاسخ: ما معمولاً 0.03-0.05 ± میلیمتر را روی پروفیلهای شیار، حفرههای H7 (0.005-0.01 ± میلیمتر، H6 در صورت درخواست)، 0.02-0.05 میلیمتر (دقت تا 0.01 میلیمتر) و 0.01 ± میلیمتر (دقت 0.0 ± 0.0 میلیمتر ابعاد بحرانی) روی 0 نگه میداریم.
س: 5. آیا می توانید پروفیل های دندان قرقره تسمه تایم را ماشین کنید؟
ج: بله. ما فرمهای دندانی HTD، GT، AT و XL/L/H را برای کشیدن طراحی میکنیم، با دقت گامی که توسط پروژکتور CMM یا پروفیل تأیید شده است.
س: 6. آیا می توانید کلیدها را ماشین کاری کنید و{1}}هاب های پیچ را تنظیم کنید؟
ج: بله. ما کلیدهای استاندارد و وودراف را برش میدهیم،-سوراخهای پیچ و ویژگیهای توپی را برای انتقال گشتاور مثبت در هر نقشه میزنیم.
س: 7. آیا می توانید چهره های قرقره تاج دار را ماشین کنید؟
ج: بله. صورتهای تاج دار یا صاف با ارتفاع تاج تا طراحی (معمولاً 0.1 تا 0.5 میلیمتر) را ماشین میکنیم، بنابراین کمربندهای صاف به درستی در مرکز- قرار گرفته و ردیابی میشوند.
س: 8. آیا می توانید قرقره های متعادل را برای کار با سرعت بالا- تهیه کنید؟
ج: بله. Run out در ماشینکاری کنترل میشود، و تعادل دینامیکی در صورت درخواست برای قرقرههای سرعت بالا در دسترس است.
س: 9. چه پوشش های سطحی را برای قرقره ها ارائه می دهید؟
A: آنودایز (نوع II / سخت III)، پوشش تبدیل شیمیایی، روکش روی، اکسید سیاه، نیکل الکترولس، غیرفعال کردن، پرداخت و رنگ- سطوح ماشینکاری شده آماده.
س: 10. آیا می توانید قرقره ها را برای محیط های دریایی یا خورنده ماشین کنید؟
پاسخ: بله قرقرههای فولاد ضد زنگ. 316L، PH 17-4 و تیتانیوم (درجه 2، درجه 5) مقاومت بسیار خوبی در برابر خوردگی برای خدمات دریایی و شیمیایی دارند.
س: 11. آیا می توانید گواهی های مواد و گزارش های بازرسی را ارائه دهید؟
ج: بله. ما میتوانیم گواهیهای مواد (EN 10204 3.1)، گزارشهای بازرسی ابعادی، گزارشهای CMM را ارائه کنیم و در صورت درخواست، سوابق را- تمام کنیم.
س: 12. آیا نقشه های 2 بعدی و فایل های CAD را می پذیرید؟
پاسخ: ما میتوانیم از فایلهای طراحی STEP، STP، IGES، IGS، SolidWorks، DXF و 2D رایج کار کنیم.
س: 13. زمان سرب معمولی برای قرقره های ماشینکاری CNC چقدر است؟
پاسخ: بسته به پیچیدگی، کمیت، مواد و تکمیل، زمانهای تحویل معمول 5 تا 10 روز کاری برای نمونههای اولیه، 10 تا 20 روز کاری برای سفارشهای با حجم کم و 15 تا 30 روز کاری برای سفارشهای تولید است.
